三效蒸發器的應用范圍非常廣，很多客戶希望能了解三效蒸發器的工藝流程，具體是怎么工作的，今天給大家講解下三效順流蒸發工藝流程。

1、三效蒸發器組成

三效蒸發器是由換熱器、蒸發室、強制循環泵、出鹽泵、水泵、轉料泵、冷凝器、真空泵等等組成。三效蒸發器的蒸發工藝流程有并流蒸發流程、逆流蒸發流程、錯流蒸發流程。

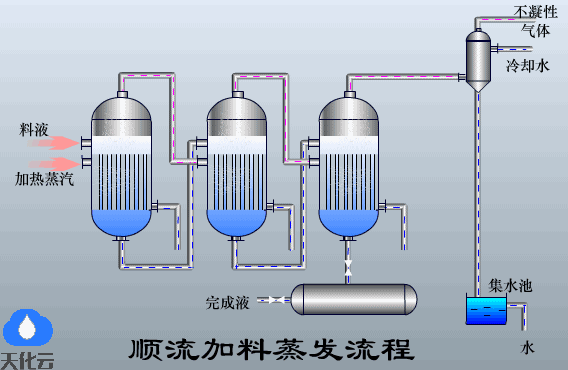

2、三效順流蒸發工藝流程

溶液和二次蒸汽同向依次通過各效，前效蒸發器的壓力會高于后效，溶液在蒸發器內是借壓力差進行流動。

3、三效順流蒸發流程物料走向

原料液通過進料泵進入預熱器，冷凝水預熱器預熱后進入一效蒸發器、二效蒸發器、三效蒸發器進行蒸發濃縮，經蒸發后濃縮的濃縮液從末效排出，由出料泵送出，高固含量的物料進入稠厚器，比較稀的物料返回三效蒸發器繼續進行蒸發處理，稠厚器物料經離心機分離后進行干燥處理，離心母液輸送至三效蒸發器，得到的晶體可以回收或直接出售。

4、三效順流蒸發流程生蒸汽的走向

生蒸汽從一效進入對一效換熱器進行換熱，換熱后的蒸汽通過一效換熱器變成冷凝水排出。生蒸汽連接到蒸發室料斗出口處的效間管，連接處上下均有閥門，目的是防止管路堵塞時，可以用生蒸汽將其沖開。

5、三效順流蒸發流程二次蒸汽的走向

在一效蒸發室內生成的二次蒸汽進入到二效換熱器，作為換熱熱源，換熱后的冷凝液體進入二效閃蒸罐，每效二次蒸汽均為下一效的蒸發器熱源。在二效閃蒸時產生蒸汽，閃蒸蒸汽與二效的二次蒸汽進入三小換熱器，閃蒸后的液體與三效冷凝后的冷凝會進入三效閃蒸。二效二次蒸汽進入三效換熱器經換熱器冷凝后進入三效和三效閃蒸。三效閃蒸蒸汽與三效二次蒸汽進入冷凝器，用循環冷卻水冷卻，其中不凝汽體攜帶部分蒸汽，進入真空泵。在真空泵的作用下分離水和不凝汽體，排出不凝汽體，收集冷凝水。三效閃蒸罐中的冷凝水與冷凝器出來的冷凝水一同進入到冷凝水罐，由冷凝水泵排出。

以上是為大家介紹的什么叫三效順流蒸發工藝流程，希望能為各位了解三效蒸發器提供一定幫助。
